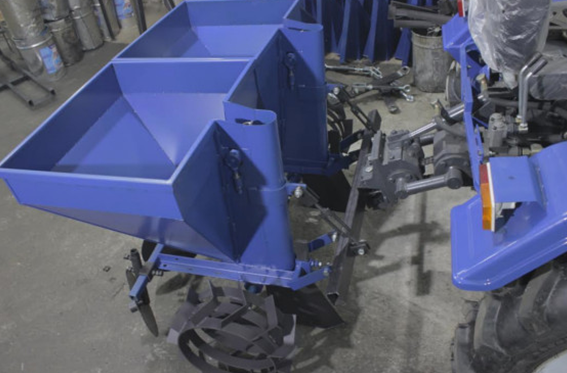

Картоплесаджалка дворядна Преміум для мототрактора з бункерами для добрив (1т)

Картоплесаджалка КС11 може агрегатуватися з мототракторами, які оснащені одноточечным причіпним пристроєм.

Особливості конструкції

Вузол причіпний коробочки має три отвори для приєднання (центральне отвір з втулкою Ø21 мм і два бічних Ø17,5 мм). Ширина рами причіпного вузла становить 1000 мм. Фіксація положення копалки здійснюється з допомогою розпірних болтів.

Дозуючий пристрій розроблено на ланцюгової передачі, в якій кошика під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, на ньому встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений з листової сталі товщиною 1 мм Рамка в основі картоплесаджалки КС11 виконана з кутника 40 × 40 × 4 мм. Хомут кріплення талрепів в бункер має товщину 5 мм, а відповідна кріпильна пластина товщину 8 мм Нижню основу причіпного пристрою виготовлена зі сталевої смуги 6 × 40 мм.

Колеса-грунтозацепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина - 150 мм. Приводний вал має діаметр 30 мм. Вали картоплесаджалки з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привід з зірочками.

Сошник виготовлений з листової сталі завтовшки 2 мм

Для підгортання посадженої картоплі використовуються дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм Встановлена пара 202-х підшипників.

Есть возможность регулировки шага посадки в ряду, доступные варианты для установки - 200 мм и 250 мм. Ширина междурядий фиксированная - 600 мм.

принцип действия

Обороты от колес картофелесажалки передаются на вал, на котором установлены звездочки, с помощью которых осуществляется регулирование шага посадки в ряду. Приводные звездочки соединены со звездой верхнего вала цепной передачей, также успокоитель цепи. Внутри шахты также установлена пара звездочек - верхняя и нижняя, которые соединены между собой цепью, на котором установлены корзины для картофеля.

З допомогою килевидного сошника картоплесаджалка нарізає грядку. Укладена картопля засипається з допомогою дискових підгортачів.

Оптимальна робоча швидкість мототрактора становить 5 км / год.

Комплектація:

• причіпний пристрій, картоплесаджалка (2 бункера)
• приводні колеса - 2 шт .;
• дискові загортачи - 4 шт .;
• сошник килевидного типу - 2 шт.
• бункер для внесення мінеральних добрив ().

Технічні характеристики:

Габаритні розміри одного бункера - 875 × 800 × 960 мм

Вага пристрою - 102 кг
