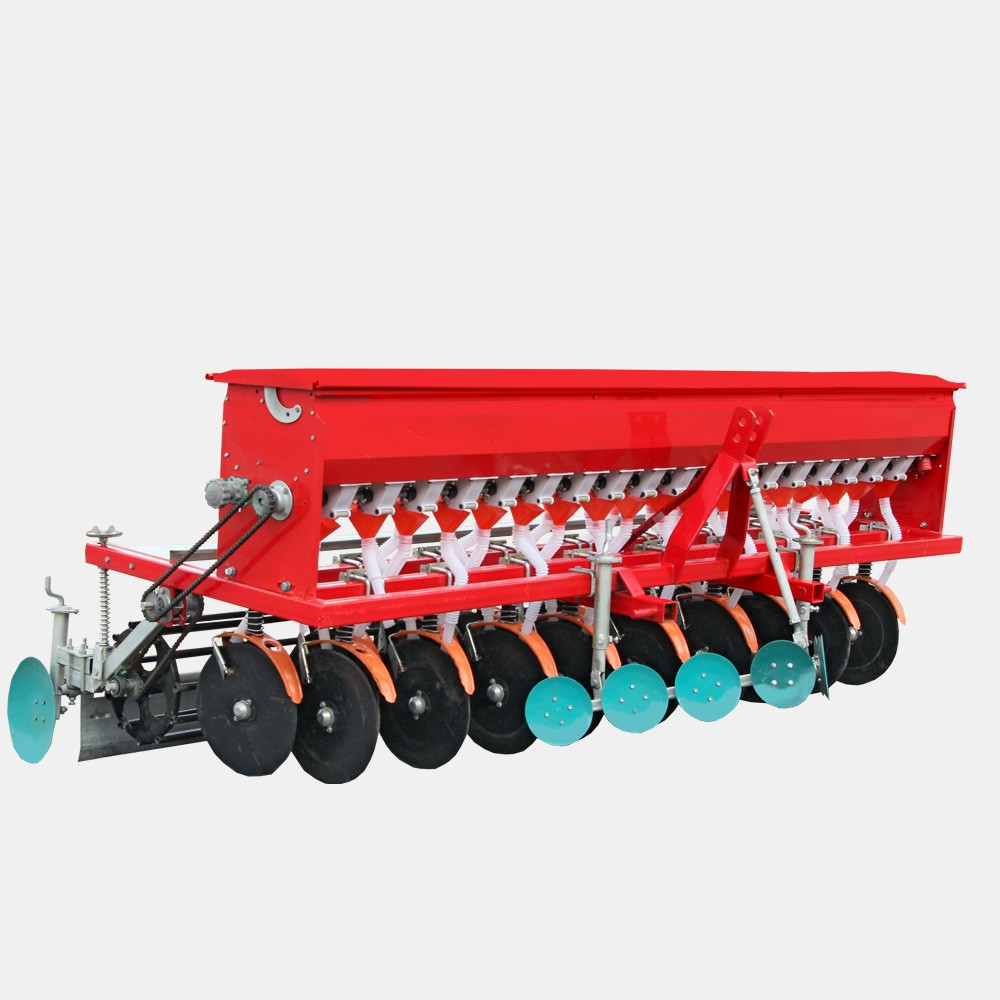

Сеялка зернова 2BFX-20 (20 рядна) ДТЗ
Сеялка зернова призначена для механізованого висіювання зернових культур (пшениця, ячмінь тощо) за допомогою трактора.
Тип | навісний | ||||||
Кількість рядків, шт. | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
Глибина внесення насіння, см | 2 - 6 | ||||||
Ширина міжряджання, мм | 150 | ||||||
Потужність агрегатованого трактора, к.с. | 18-22 | 24-25 | 30 | 35-40 | 45-80 |
Додаткові Характеристики зернової сітківниці 2BFX-20:
Тип сітківки: | навісна на трактор |
Кількість рядів: | 20 шт. |
Глибина посіву: | 20-40 мм |
Ширина міжряджання: | 200 мм |
Максимальна продуктивність: | 1,2 - 2,0 га/час |
Швидкість руху: | 6-8 км/год |
Маса: | 360 кг |
Потужність агрегованого трактора: | 50-80 л.с. |
Сеялка зернотукова 10-ти і 12-рядна призначена для посіву насіння зернових культур (пшениця, жито, ячмінь, овес), бобових культур (горох, квасоль, соя, соя, сочевиця, боби) і льону з одночасним внесенням у засовувані ряди гранульованих мінеральних удобрений. Сеялка може бути використана для посіву насіння інших культур, близьких до зернових за розмірами насіння й нормами висівання (гріхи, просо, сорго).
Агротехнічні вимоги до посіву. Урожайність сільськогосподарських культур великою мірою залежить від якості посіву насіння.
Для оптимального розвитку рослин ґрунт необхідно підготувати відповідно до агропотрібних дій для цього району. Насіння відповідає посівному стандарту, необхідно рівномірно розподілити по площі поля й обробити ґрунт на глибину посіву насіння.
Рослиним має бути забезпечена необхідна площа живлення. Тому на кожному гектарі потрібно висіяти оптимальну для цього господарства кількість схожого насіння культури, що обробляється. Це кількість насіння в штуках або кілограмах на гектар називається нормою висівання. Якщо посіяти насіння менше, ніж рекомендовано нормою висівання, то внаслідок зменшення кількості рослин врожайність знижується. Перевищення норми висівання призводить до зайвої густоти рослин, непродуктивної витрати насіння та зниження врожайності.
Для кожного району визначена найкраща глибина закладення насіння цієї культури. Зменшення глибини посіву може призвести до вимерзання сходів зимових і вибіленості виходів ярових. У разі зайвої закладення входять ослаблені рослини, а частина паростків вбиває, позаяк не може пробитися до світла. Між насінням і ґрунтом не має бути повітряного прошарку, що ускладнює надходження вологи до насіння, а пізніше поживних речовин до коріння рослин.
На розвиток рослин впливає і час посіву. Спалення з посівом зазвичай призводить до чималого зниження врожайності.
Разом із насінням у ті ж ряди доцільно вносити гранульовані добрива. Залежно від різновиду висівних культур добрива вносять на тугіші глибину, що й насіння, нижче та збоку насіння.
Технічні характеристики 10-ти і 12-рядної зернової сітківниці.
Тип |
10-рядна |
12- рядкова |
Ширина захоплення, м |
1,5 |
1,8 |
Глибина закладення насіння, мм |
20-40 |
|
Тип висівного апарату |
котушка |
|
Тип сорошика |
дисковий |
|
Робоча швидкість руху, км/год |
6 |
|
Продуктивність |
0,4-1,2 |
0,6-1,4 |
Маса |
200 |
230 |
Норма висівання насіння зернових культур (мінімальна — максимальна), кг/га: -пшеница -ячмінь -ріжень -овес -горох -гречиха -пито -середньо та дрібносимані зернобобові культури |
60…250 90…350 60…220 100…275 80...400 20...75 15…30 35…350 |
|
Норма висівання добрив (мінімальна — максимальна), кг/га: |
25…200 |
|
Потужність трактора, к.с. |
12-18 |
18-28 |
Пристрій і робота сітківниці.
Пристрій. Основні складальні вузли сітківки показані на Рис.1. і Рис.2. На раму сітківки (Ріс.1.п.4) зверху в центральній частині встановлюється насічений бункер із висівними апаратами в зборі (Ріс.1.п.3). Привод на вали зернових і туковисних апаратів здійснюється від приводного котка (Рис.1.п.8), встановленого в низу задньої частини рами, через ланцюгове передавання (Рис.2.п.6). Сошники (Рис.1.п.7) за допомогою кріпильних драбини кріпляться до сошникового бруса рами. З торця задньої частини рами на кронштейнах встановлюється загортач (Рис.1.п.9), зверху кріпиться підніжка (Ріс.1.п.2). Для вирівнювання борозни, яка виходить між колесами трактора, й очищення посівної площі від великих кічок, грудок землі або каменів у центрі передньої частини рами кріпиться вирівнювач (Ріс.1.п.5). Під час посіву необхідно відокремлювати засіяну площу поля від посівної, щоб не засіяти площу двічі або залишати просіви, для цього використовується маркер. Маркер (Рис.1.п.1) кріпиться в бічній частині рами сітківки.
Рис.1. «Сілка зернова 10- рядкова»
1.Маркер. 2.Поодинок. 3.Бункер із висівальним апаратом у зборі. 4.Рама. 5. Вирівнювач. 6.Сім'япровід. 7. Кошник. 8. Приводний каток. 9.Загортач.
Принцип роботи. Засипані у зернове відділення насіння та в тьмяне відділення добрива, самопливом заповнюють приймальні камери висівних апаратів (Рис.2.п.1). Під час руху сітківки з опущеними в робочому положенні сошниками котушки зернових і туковисних апаратів, обертаючись, захоплюють насіння і добрива та викидають їх у лійки насінняпроводів (Рис.2.п.1). За насінням насіння і добрива надходять у сошник і потім, скочуючи, на дисках сошників у ґрунті. Сошник утворює в ґрунті борозенку, у яку падає насіння. Ґрунт обсипається зі стінок борозенки та засипає насіння. Для засинання борозен і ущільнення ґрунту за сошником встановлюється коток і пружні загортачі.
Від якості закладення насіння в ґрунт чималою мірою залежать його схожість і розвиток рослин.
Рис.2. «Сілка зернова 10- рядкова».
1. Виснувальний апарат. 2.Шкала норм висівання. 3. Кришка бункера. 4. Воронка насінняпроводу. 5. Вороток регулювальний. 6.Ціпне передавання. 7. Регулювальне колесо. 8.Регулювальне колесо.
Основні регулювання. Основними робочими регулюванням сітківки є: регулювання глибини закладення насіння, регулювання норми висівання насіння й добрива, регулювання ширини та кількості міжряджень.
Регулювання глибини закладення насіння й мінерального гранульованого добрива здійснюється за допомогою регулювального воротка (Рис.2.п.5). Підимаючи приводний коток, глибина закладення насіння збільшуватиметься, а опускаючи коток, відповідно, глибина зменшуватиметься. Також глибина закладення насіння та добрива регулюється за допомогою регулювального колеса вирівнювача. Принцип регулювання аналогічний вище, про що йдеться.
Для того, щоб виставити необхідну норму висівання зерна сільськогосподарської культури та гранульованого мінерального добрива, необхідно відрегулювати активну ширину котушки висівного та туковиселювальних апаратів за допомогою регулювального колеса (Рис.2.п.7) і (Рис.2.п.8). За цього регулювання за допомогою заслінок насіченого бункера необхідно виставити подавання зерна з вихідного вікна бункера в сьомену коробку висівного апарату. Регулювання подавання добрива аналогічне регулюванню подавання зерна.
Кожна сільськогосподарська культура має свої агротехнічні вимоги за шириною міжрядів. Ширину міжряджаннями регулюють зміщенням сошників по горизонталі сошникового бруса рами сітківки. У разі регулювання ширини міжряджання можливе зменшення посівних рядів, а саме, необхідність зняття з'їжджувачів.
Конструкція та принцип роботи висівного апарату.
Виснувальні апарати сітківниці мають відповідати таким агротехнічним вимогам:
-рівномірно подавати насіння в сошник;
-забезпечувати стійкий висів — висівати однакову кількість насіння на 1 м шляху незалежно від заповнення бункера, рельєфу поля, нахилу сітківки, зміни швидкості руху агрегата;
-не ушкоджувати насіння;
-безперебійно висівати насіння різних культур, що відрізняються за формою, розмірами, станом поверхні.
Котушкові висівні апарати універсальні, вони забезпечують стійкий висівок насіння. Апарати надійні в роботі та прості за конструкцією. Усі зернові та більшість спеціальних сілок обладнаний котушковими висівними апаратами (Рис.3). Він складається з котушки 1, що обертається в насінній коробці 3. Котушка закріплена на валиці 4. Коробка прикріплена до перерізу бункера, у дні якого прорізне вікно. Знизу коробка перекрита денним клапаном — підпружиненим клапаном 6. Зовнішній край деночка піднятий, щоб насіння під час неробочої котушки не висипалося з коробки. Між денцем і котушкою є проміжок для виходу насіння. Під час висівання насіння зернових культур проміжок між клапаном 6 і нижнім ребром 5 муфти 9 має бути 0...2 мм. Зазор регулюють, нагвинчуючи гайку на болт 7. Переміщуючись між нижньою частиною котушки та клапаном, велике насіння й насіння з тонкою оболонкою можуть пошкоджуватися. Щоб не допустити цього, вихідний канал збільшують, опускаючи клапан 6. Для висівання великих насіння зазор потрібно збільшити до 8...10 мм поворотом валика 8 важеля опораження.
Котушка вставлена в розетку 2 з прорізами для її ребер. Розетка обертається у вікні лівої стінки коробки. Котушку можна пересувати поперек коробки.
Рис.3. «Катунковий висівальний апарат».
1.Катушка. 2. Розетка. 3.Сім'яна коробка. 4. Валик висівного апарату. 5. Ребро муфти. 6.Клапан. 7. Регулювальний болт. 8. Валик клапанів спорожнення. 9.Муфта.
На валик висівного апарату надета муфту 9 — циліндр із ребрами. У муфту вставлений циліндричний хвостовик котушки, і остання може обертатися щодо муфти.
У валик висівних апаратів вставляють шплінти, що притискають муфти до котушок. Муфта не може повертатися, але вільно переміщається поперек коробки разом із котушкою. Коли котушку вводять у коробку, муфта висувається з неї. Якщо котушку вивести з коробки, то звільнений нею простір займе муфта, що перешкоджає висипанню насіння.
Котушка переміщує насіння, що потрапило в жолобки, у нижню частину коробки. Ребра котушки заманюють насіння, що наближається, в рухомий (активний) потік, і вони також надходять у нижню частину коробки. Нижні ребра котушки вигрібають насіння з коробки. Наприкінці деночка насіння випадає з жолобків і разом із насінням з активного потоку падає в воронку насіння.
Котушку можна пересувати в коробці так, щоб із насінням стикається вся її довжина або тільки частина останньої. Частина котушки, що висіває насіння, називають робочою або активною. Висів насіння змінюється залежно від довжини активної частини котушки та частоти обертання. Щоб апарат висівав насіння рівномірно й без пошкоджень, довжина робочої частини котушки має відповідати розмірам і кількості висівних насіння. Якщо довжина активної частини котушки й, отже, ширина вихідного каналу коробки недостатні, рівномірність висівання порушується, а ушкодження зерна зростає.
Технічне обслуговуванняПеред початком експлуатації, а також у період експлуатації сітківниці необхідно здійснювати технічне обслуговування. Технічне обслуговування містить цілу низку операцій:
- очищення з/х машини;
- перевірка гармат на наявність несправностей із подальшим їх усуненням;
- перевірка нарізних з'єднань на момент їх затягування;
- змащення місць встановлення підшипників мастилом на кальцієвій основі;
- перевірка основних регулювань;
- роботу ланцюгових контурів.
Періодичність проведення ТО 60 годин, а також перед і після консервацією.
Під час консервації сітківки на відкритому майданчику необхідно змастити солодом усі болтові з'єднання, диски сошників і підшипники, попередньо очищавши поверхні, для уникнення ерозії металу. Під час зберігання сітківниці в приміщенні найкраще розібрати сітківку на складники.
Основні | |
---|---|
Виробник | ДТЗ |
Країна виробник | Китай |
- Ціна: 58 600 ₴
