Ця навісна система призначена для переобладнання навісної системи мототракторов «Скаут Т-18» з одноточечной системи на трьохточкову. Використання триточкового навісної системи дає можливість істотно розширити функціонал і можливості регулювань трактора.
Основними вузлами цієї системи є:
- каркас;
- кронштейн гідроциліндра;
- хрестовина;
- важелі;
- талреп короткий;
- талреп з приєднувальним вузлом;
- вертикальний талреп.
Каркас, або опора навісної системи, виготовлена з профільної труби 50х50 мм, товщина стінки 2 мм Конструкція передбачає всі необхідні втулки, кріплення і додаткові ребра жорсткості для отримання необхідного запасу міцності і надійності. Кріплення до мототрактору здійснюється з допомогою болтового з'єднання.
Кронштейн гідроциліндра складається з куточка з усіма необхідними кріпильними отворами і двох приварених спеціальних бумерангів, товщиною 10 мм
Хрестовина монтується до місця установки однокрапкового причіпного вузла мототрактора. Вона має у своєму підставі сталеву плиту з розмірами 290 х 160 мм. Товщина плити становить 10 мм. В плиті передбачено 4 кріпильних отвори, діаметром 13 мм Над плитою розташована перемичка, на яку за допомогою спеціальних шайб встановлені пальці, для фіксації вертикальних талрепа. Верхня точка кріплення хрестовини служить місцем для установки «короткого талрепів». Фіксації плити на мототракторе реалізована за допомогою болтового з'єднання.
Важелі триточкового навісної системи володіють істотним запасом міцності, так як виконані у вигляді двох зварених між собою сталевих смуг, шириною 50 мм і товщиною – 8 мм кожна. Смуги мають отвори для з'єднання з талрепами.
Талрепи являють собою гвинтові з'єднання на стяжках, які дозволяють досить гнучко налаштувати необхідне положення всіх вузлів навісної системи.

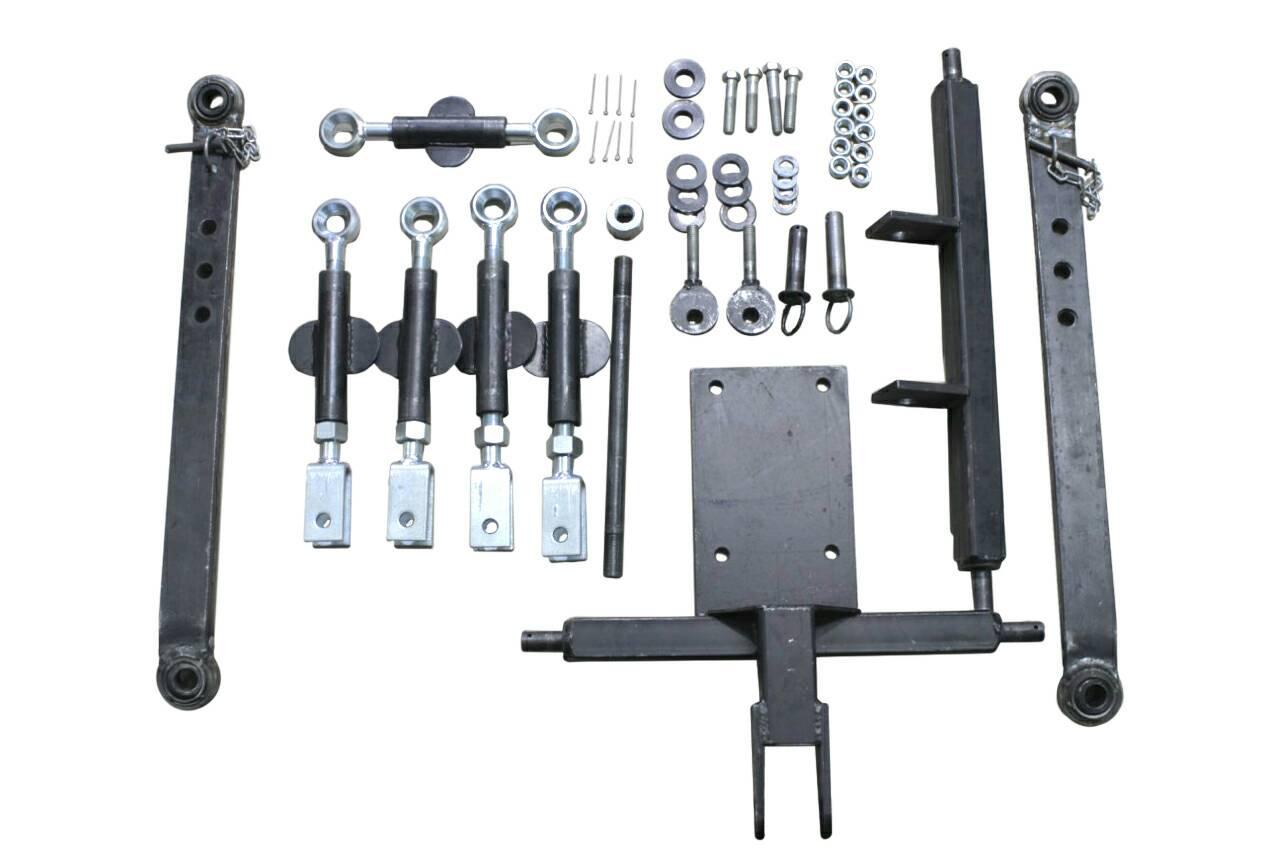

Стандартна комплектація навісної системи:
- каркас – 1 шт;
- кронштейн гідроциліндра – 1 шт;
- хрестовина – 1 шт;
- важелі – 2 шт;
- талреп короткий – 1 шт;
- талреп з приєднувальним вузлом – 2 шт;
- вертикальний талрепи – 2 шт.
Вага комплекту: 38,6 кг.
Перед покупкою триточкового навісної системи під ваш мототрактор уважно вивчіть процес установки. Якщо виникне необхідність, проконсультуйтеся з усім необхідним приєднувальними розмірами і перевірте відповідність зі своїм агрегатом. У деяких партіях мототракторов можливе незначне відміну конструктиву, так що можуть знадобитися доопрацювання.
Основні | |
---|---|
Країна виробник | Україна |
Стан | Новий |
- Ціна: 8 460 ₴
